CT系列 — 片式NTC热敏电阻

FEATURES

CT系列NTC热敏电阻采用玻璃封装,具有良好的耐潮湿性及卓越的可靠性与稳定性,贴片式NTC热敏电阻适用于高密度表面贴装,爱晟电子专业生产及研发NTC热敏电阻芯片及NTC热敏电阻元器件,为客户提供专业的技术及优质的服务.

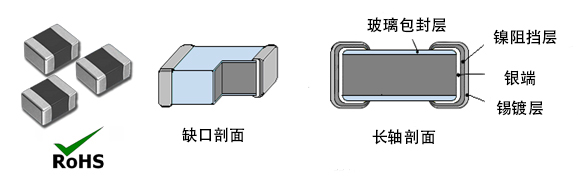

1、芯片除引出端的四面全部采用厚10μm的玻璃包封，具有良好的耐潮湿性及非常卓越的可靠性与稳定性
2、高可靠的叠层片式陶瓷结构体积小，无引线，适合高密度表面贴装
3、优良的温度系数，工作温度范围：－40℃～＋125℃

APPLICATION

1、TCXO，LCD温度补偿电路

2、可充电电池及充电器、CPU的温度探测

3、IC和半导体器件过热保护

4、打印头温补，播放机驱动器

5、有线通信程控交换机

6、DC/AC转换器和HIC的过热保护

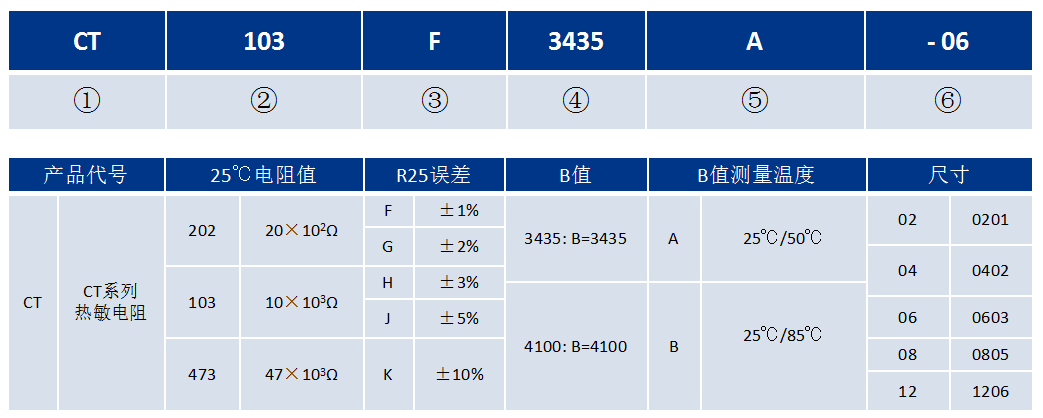

Part Number Identification

Electronic Parameter Specification

型号	标称电阻值25℃(KΩ)	B值 (K)	额定功率（@25°C mW）	耗散系数(δ) (mW/℃)	热时间常数 (S)
CT101□2700A-□	0.1	2700	0402： 100 mW 0603： 200 mW 0805： 300 mW 1206： 350 mW	0402： 1 mW℃ 0603： 2 mW℃ 0805： 3 mW℃ 1206： 3.5 mW℃	0402： 3 S 0603： 3 S 0805： 5 S 1206： 5 S
CT221□2900A-□	0.22	2900
CT331□3000A-□	0.33	3000
CT471□3100A-□	0.47	3100
CT681□3150A-□	0.68	3150
CT102□3200A-□	1.0	3200
CT222□3250A-□	2.2	3250
CT332□3300A-□	3.3	3300
CT472□3350A-□	4.7	3350
CT682□3400A-□	6.8	3400
CT103□3435A-□	10	3435
CT103□3950A-□	10	3950
CT153□3500A-□	15	3500
CT223□3600A-□	22	3600
CT333□3800A-□	33	3800
CT473□3900A-□	47	3900
CT683□3950A-□	68	3950
CT104□4100A-□	100	4100

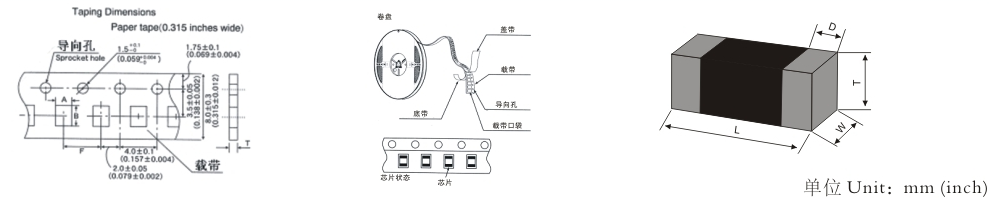

Package

型号

0402

1.0±0.15

(0.040±0.006)

0.5±0.15

(0.045±0.004)

0.5±0.15

(0.020±0.006)

0.25±0.10

(0.010±0.004)

0603

1.6±0.2

(0.063±0.008)

0.8±0.2

(0.031±0.008)

0.6±0.2

(0.024±0.008)

0.3±0.2

(0.01±0.008)

0805

2.0±0.2

(0.079±0.008)

1.2±0.2

(0.047±0.008)

0.6±0.2

(0.024±0.008)

0.5±0.3

(0.020±0.012)

1206

3.2±0.2

(0.126±0.008)

1.6±0.2

(0.063±0.008)

0.9±0.2

(0.035±0.008)

0.5±0.3

(0.020±0.012)
